4XCE电脑型三目倒置金相显微镜
一、仪器用途介绍：
4XC系列金相显微镜主要用于鉴别和分析金属内部结构组织，为金属物理学研究金相的重要工具。本仪器选配的摄影装置，可拍摄金相图谱所需的整倍数照片，适用于厂矿企业、高等院校及科研等部门。
二、仪器性能特点：
▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。
▲ 粗微动同轴调焦机构，粗动松紧可调，带锁紧和限位装置，微动格值:2μm。
▲ 6V20W卤素灯，亮度可调。
▲选配转轴式三目镜时,可自由切换正常观察与偏光观察，可进行100%透光摄影。
三、仪器标准配置：
|
型号 |
4XCE |
|
目镜 |
大视野 Wide field WF10X(Φ18mm) |
|
物镜 |
消色差物镜(无盖玻片) 10X/0.25 |
|
消色差物镜(无盖玻片) 20X/0.40 |
|
|
半消色差物镜(无盖玻片) SP 40X/0.65 |
|
|
消色差物镜(无盖玻片) 100X/1.25 (弹簧,油) |
|
|

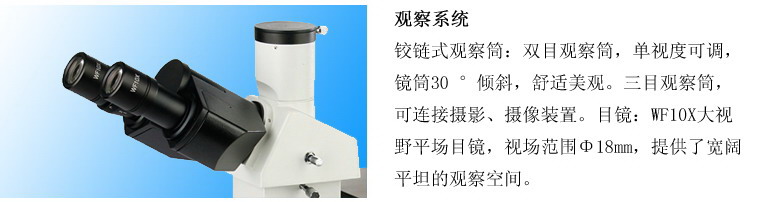

目镜筒 |
三目镜,倾斜30? |
|
滤色片 |
磨砂玻璃 |
|
蓝滤色片 |
|
|
绿滤色片 |
|
|
黄滤色片 |
|
|
调焦机构 |
粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置 |
|
转换器 |
四孔(滚珠内定位) |
|

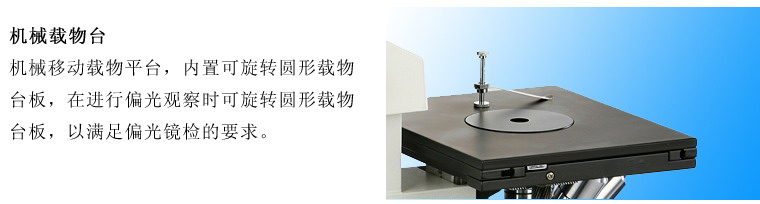

载物台 |
双层机械移动式(尺寸:180mmX150mm,移动范围:15mmX15mm) |
|

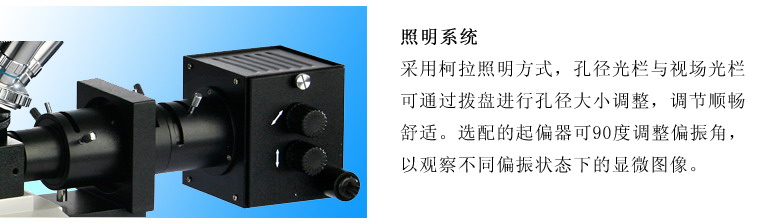

照明系统 |
6V 20W 卤素灯,亮度可调 |
|
CCD摄像头 |
500万像素显微镜专用CCD摄像头 可拍照、测量、打印等 |
|
金相专用分析软件 |
具有386种分析与报告模块，可对金相组织的分析与测定及报告输出 |
四、仪器选配件：
|
名称 |
类别/技术参数 |
|
目镜 |
大视野 WF16X(Φ11mm) |
|
分划 10X(Φ18mm) 格值0.1mm/格 |
|
|
物镜 |
长距平场消色差物镜(无盖玻片) PL 5X/0.12 |
|
长距平场消色差物镜(无盖玻片)PL L 60X/0.75(弹簧) |
|
|
长距平场消色差物镜(无盖玻片)PL L 100X/0.85 (弹簧) |
|
|
消色差物镜(无盖玻片) 60X/0.85 |
|
|
目镜筒 |
双目镜,倾斜30? |
|
转换器 |
五孔(滚珠内定位) |
|
简易偏光装置 |
起偏镜组 |
|
检偏镜组 |
|
|
CCD接头 |
0.4X |
|
0.5X |
|
|
0.5X带分划尺,格值0.1mm/格 |
|
|
摄影装置 |
2.5X/4X变倍摄影装置带10X取景目镜 |
|
4X对焦摄影装置 |
|
|
MD卡环 |
|
|
PK卡环 |
|
|
数码相机接头 |
CANON(A610,A620,A630,A640) |
